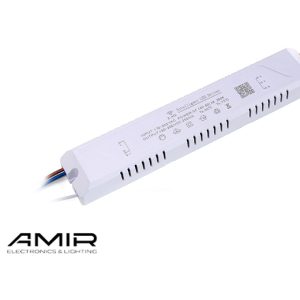

درایور 36-50 وات + قاب – Dark Energy

درایور های ال ای دی برند دارک انرژی ( DARK ENERGY ) محصول امیر الکترونیک به همراه جعبه (Box) که با ورودی جریان 220 ولت شهری و خروجی 36-50 وات می باشد .

درایور جریان ثابت LED یک منبع تغذیه LED است که جریان LED را برای نور خروجی مطلوب تنظیم و ثابت نگه میدارد. منابع تغذیه معمولی (سوییچینگ) ولتاژ ثابتی را در خروجی تحویل میدهند. یک درایور جریان ثابت LED در واقع یک مبدل AC-DC یا DC-DC است که خروجی آن متناسب با آرایه‌های LED می‌باشد. در این مقاله نیز قصد داریم شما را با نوع درایور جریان ثابت LED و چگونگی راه اندازی و با ویژگی‌های آن نیز آشنا سازیم.

درایورهای LED جریان خروجی را بدون در نظر گرفتن نوسانات ولتاژ منبع و سایر شرایط به صورت دقیق به LED ارائه میدهند. با این شرایط برای تولید درایورها شرایط خاصی را باید در نظر داشت که منجر به تولید انبوه محصولات روشنایی با ویژگی‌ها و عملکرد و طول عمرهای مختلف ارائه میگردد.

چرا LEDها را با جریان ثابت راه اندازی میکنیم؟

LEDها بیشتر به جریان وابسته هستند. وقتی ولتاژ مستقیم اعمال میشود و جریان استارت میشود الکترونهای ناحیه منفی از منطقه تخلیه (اتصال) حرکت میکنند تا با حفره‌هایی در ناحیه مثبت ترکیب شوند. هر ترکیب مجدد یک الکترون و یک حفره، کمیتی از انرژی الکترومغناطیسی را به شکل نور آزاد می‌کند. میزان روشنایی که از LED ساطع میشود و واحد آن لومن است متناسب با جریان عبوری از LED  است.

هرچه جریان عبوری بیشتر باشد نور LED بیشتر است. در عین حال با افزایش جریان مقدار بیشتری گرما در محل اتصال نیمه هادی تولید می‌شود. این امر به این دلیل است که LEDها تنها حدود ۵۰ درصد از انرژی را به نور تبدیل می‌کنند و قسمت باقی مانده از انرژی به صورت گرما آزاد می‌شود.

هنگامی که گرمای محل اتصال از حداکثر دمای مجاز بیشتر شود حرارت بالا میتواند منجر به آسیب جبران ناپذیر به LED و کاهش نور شود.

در عملکرد چگالی جریان بالاتر، الکترونهای جنبشی بالا را می‌توان با اثر اوژه ( Auger effect ) تولید کرد. فرآیند ترکیب مجدد اوژه بدون تابش ممکن است باعث کاهش بازده LED شود که به افت عملکرد یا افت چگالی جریان معروف است. همچنین LEDها نمیتوانند بیش از حد تحریک شوند زیرا این نه تنها باعث افت دما و افت چگالی جریان می‌شود، بلکه عمر مفید یک LED را به شدت کاهش میدهد.

منابع تغذیه معمولی بدون در نظر گرفتن نوسانات جاری درخروجی، ولتاژ ثابت را ارائه می‌دهند. از آنجا که جریان ثابتی وجود ندارد روشنایی LED را نمیتوان در یک سطح نگه داشت. به همین دلیل است که همه LEDها نیاز به جریان ثابت دارند.

درایورهای LED جریان ثابت (CC) اغلب با درایورهای LED ولتاژ ثابت (CV) مقایسه می‌شوند. در حقیقت تنها تفاوت آنها این است که درایورهای جریان ثابت توان را به صورت یک مرحله‌ای برای LEDها فراهم میکنند ولی درایورهای ولتاژ ثابت یک توان نیمه فراوری شده را تنها با تنظیم ولتاژ در یک سطح ثابت ارائه میدهد.

یک LED یا مجموعه‌ای از LEDها که به صورت سری یا موازی بهم متصل هستند و به درایور ولتاژ ثابت ( منبع تغذیه سوییچینگ ) متصل هستند در نهایت برای تنظیم جریان به یک دستگاه محدود کننده جریان نیاز دارد.

مزایای استفاده از درایور جریان ثابت چیست؟

مقدار جریان ثابت اولیه درایورها برای راه اندازی چند LED که به صورت سری به هم متصل هستند استفاده میشود. اتصال سری LEDها پر کاربردترین نوع چینش LEDها در سیستم‌های روشنایی است. این نوع اتصال توازن جریانی موجود را حذف میکند زیرا تنها یک مسیر برای عبور جریان وجود دارد و در طول مسیر فقط یک جریان جاری است.

با وجود تعدادی ازLED جریان ثابتی از درایور جریان ثابت دریافت میکند بنابراین کل شاخه‌های LEDها نور یکنواختی را عرضه میکنند. مقدار ثابت جریان درایورها باعث میشود که کل مجموعه LEDها نور ثابت و بدون نوسانی را ارائه دهد.

منبع تغذیه جریان ثابت تبدیل کامل قدرت از ولتاژ خط به جریان خروجی DC ثابت را فراهم می‌کند بنابراین هیچ دستگاه محدود کننده جریان اضافی برای محدود کردن جریان LED به زیر حداکثر جریان نامی خود مورد نیاز نیست. در حالی که در منبع تغذیه ولتاژ ثابت یک قطعه محدود کننده جریان مانند بار اهمی یا سلفی به هر ماژول LED اضافه می‌شود تا از آسیب دیدن LEDها جلوگیری شود.

این قطعه می‌تواند باعث کاهش توان و ایجاد بار حرارتی اضافی شود در نتیجه راندمان توان کاهش می‌یابد و باعث افزایش حرارت LEDها شود. به ویژه هنگامی که محدودیت جریان از طریق تنظیم کننده‌های خطی یا مقاومت ناکارآمد انجام می‌شود.

رگوله سازی جریان ثابت

• یک درایور AC-DC ولتاژ AC شبکه را با استفاده ازیک یکسوکننده کامل موج به یک ولتاژ DC یکسو نشده تبدیل میکند.
• یک خازن( فیلتر ) با ظرفیت بالا اغلب در خروجی یکسو کننده قرار می‌گیرد برای یکسوسازی موج بزرگ جریانی که به بار تحویل داده میشود. ولتاژ DC تصحیح شده و فیلتر شده به منظور تأمین بار با ویژگی‌های الکتریکی مطابق با LEDهای حساس به جریان و ولتاژ، نیاز به تنظیم شدیدتری دارد.
• مبدل DC-DC یک درایور LED جریان ثابت ولتاژ DC نامنظم را دریافت می‌کند و با استفاده از تکنیک‌های مختلف خروجی تنظیم شده را ارائه می‌دهد. همه مبدلهای DC-DC دارای یک کنترل کننده یا مدار کنترل هستند که خروجی را بر اساس سیگنال‌های بازخورد ارائه شده توسط یک حلقه بازخورد منفی بسته تنظیم می‌کند.
• همچنین میتوان گفت که مبدل DC-DC بلوک اصلی مدار درایور جریان ثابت است. این یک جریان ثابت (به عنوان مثال 250، 350، 500، 700، 1000، 1050 و 1400 میلی آمپر) را به یک ماژول LED ارائه می‌دهد در حالی که ولتاژ مستقیم را در مشخصات طراحی حفظ می‌کند.
