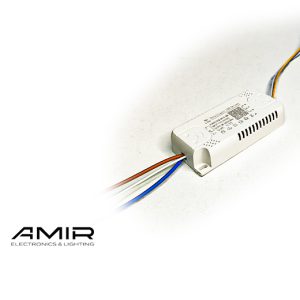

درایور ال ای دی ریموت خور تک خروجی (80-120) وات

درایورهای ریموت خور امیر الکترونیک یکی از جدیدترین و محبوب ترین درایورهای ال ای دی هستند و قابلیت وصل شدن به تلفن های هوشمند شما را به وسیله بلوتوث داشته و تنظیمات فوق العاده ای رو در جهت دیمر کردن، کم و زیاد کردن شدت نور و تغییر رنگ ال ای دی (نور نچرال ، سفید ، آفتابی) برای شما فراهم می کند که در سایت امیر الکترونیک موجود است ، همچنین دارای ریموت کنترل می باشد که در انواع مختلفی برای شما در دسترس می باشد .

در ادامه توضیحات مختصری در رابطه با درایور های ریموت خور بلوتوثی امیر الکترونیک را خواهید دید :

درایور ال ای دی پاور یا همان استارتر جهت روشن کردن مجموعه ای از ال ای دی ها که در والواشر و پروژکتور استفاده میشود بکار میرود .درایورها دستگاه هایی الکترونیکی هستند که انرژی مورد نیاز برای روشن شدن یک و یا دسته ای از  ال ای دی ها را تامین میکند.

ال ای دی درایور چیست ؟

یک  ال ای دی درایور وظیفه  تامین مقدار ولتاژ و جریان مورد نیاز لامپ های ال ای دی, را به عهده دارد .به طوری که میزان این ولتاژ و جریان با طول عمر, حرارت تولیدی لامپ و راندمان رابطه مستقیم دارد. ال ای دی درایورها ممکن است همزمان از مدارهای مدولاسیون پهنای باند, جهت تنظیم شدت نور خروجی استفاده کنند .در ال ای دی درایورها به طور مداوم ولتاژ و جریان خروجی تنطیم شود ,به طوری که در صورت افزایش درجه حرارت لامپ  ال ای دی درایور میزان ولتاژ و یا جریان خروجی را به منظورکاهش حرارت لامپ کاهش می دهد .این امر جهت افزایش بهره وری وکاهش خرابی اتفاق می ا فتد .

درایور ال ای دی یکی از ملزومات استفاده از محصولات روشنایی می باشد.

برای تبدیل جریان متناوب (جریان AC) به جریان مستقیم (جریان DC) است.

که این امر مستلزم استفاده از درایور ال ای دی می‌باشد.

به طور کلی تبدیل کننده های جریان الکتریکی از جریان AC به جریان DC به چند دسته کلی

منبع های تغذیه

درایورهای بردی

درایورهای سوییچینگ

و …

تقسیم می شوند.

درایورهای بردی، بدون روکش و رزین هستند.

این نوع از درایورها درجه حفاظت محیطی IP ندارند و رطوبت به راحتی در آن ها نفوذ می کند.

برخی از درایورهای LED با روکش و رزین تولید می شوند و IP بالاتری نسبت به درایورهای بدون روکش و رزین دارند.

خصوصیات led driver

این درایورها دارای جریان ثابت مناسب led power می باشند.

در عین حال ولتاژ  به صورت متغیر طراحی شده است.

که به کمک آن می توان یک رنج از ال ای دی های پاور را به صورت سری مورد استفاده قرار داد

نحوه قرار گیری درایور

هم می توان در داخل محصول قرار داد و هم جدا از ساختار بدنه.

در لامپ های led که جایگزین لامپ های رشته ای و کم مصرف CFL می باشند، درایور درون بدنه قرار می گیرد تا استفاده از لامپ راحت باشد.

در برخی از محصولات روشنایی driver led خارج از محصول قرار می گیرد.

تا در صورت مشکل و خرابی، بتوان به راحتی درایور را تعویض کرد.

محصولاتی مانند چراغ های سقفی، پنل های روشنایی، تجهیزات نورپردازی خارجی و … از این دسته از محصولات هستند.

در فروشگاه اس ام دی لند انواع درایور led بصورت بردی و قاب دار از کمپانی های معتبر به فروش میرسد.

در رنج های مختلف 1_3 وات ، 4_7 ، 8_12 ، 12_18 و…

تفاوت سوئیچینگ و آداپتور با درایور

سوئچینگ پاورها یا آدابتورها دارای ولتاژ ثابت و جریان متغیر می باشند.

در حالی که ال ای دی های پاور نیاز به جریان ثابت دارند و به همین دلیل driver led ، دارای جریان خروجی ثابت همراه با ولتاژ متغیر است.

در نتیجه در هنگام استفاده از درایورهای led ، می توانیم تعدادی ال ای دی پاور را متناسب با ولتاژ خروجی درایور ، با همدیگر سری کرده و به درایور متصل کنیم.

خصوصیات ال ای دی درایور

این درایورها دارای جریان ثابت مناسب ال ای دی های پاور می باشند.در عین حال ولتاژ  به صورت متغیر طراحی شده است که به کمک آن می توان یک رنج از ال ای دی های پاور را به صورت سری مورد استفاده قرار داد.کابرد درایور ال ای دی تنظیم ولتاژ و جریان ورودی به ال ای دی می باشد . درایور ال ای دی با تنظیم جریان الکتریسته باعث کنترل دمای LED ها شده و طول عمر ال ای دی ها را افزایش میدهد. در واقع تفاوت درایور ال ای دی با سایر منابع تغذیه توانایی کنترل اتوماتیک جریان خروجی درایور ال ای دی میباشد.

درایورهای ال ای دی درکجا بکار میروند؟

ولتاژ درایور های ال ای دی متغییر می باشند و اما جریان درایور ال ای دی ثابت است بنابراین می توان درایور ال ای دی را در مدارهای الکترونیکی هم بکار برد. درایور هایی هستند که ولتاژ ثابت وجریان ثابت دارند، نام این دستگاه را سویچینگ میگویند که ولتاژ و جریان ثابتی دارند.

نحوه قرار گیری درایور

هم می توان در داخل محصول قرار داد و هم جدا از ساختار بدنه. در لامپ های ال ای دی که جایگزین لامپ های رشته ای و کم مصرف CFL می باشند، درایور درون بدنه قرار می گیرد تا استفاده از لامپ راحت باشد .در برخی از محصولات روشنایی درایورهای ال ای دی خارج از محصول قرار می گیرد تا در صورت مشکل و خرابی، بتوان به راحتی درایور را تعویض کرد. محصولاتی مانند چراغ های سقفی، پنل های روشنایی، تجهیزات نورپردازی خارجی و … از این دسته از محصولات هستند.

اجزای کلی تشکیل دهنده لامپ های ال ای دی :

فریم (قاب) لامپ : تمامی اجزای لامپ در داخل قاب قرار می گیرند. حباب نیز جزئی از قاب هست.

برد مدار چاپی LED ها: تمامی LED ها با سیم کشی مربوطه روی این برد نصب هستند .

درایور: وظیفه آن تبدیل برق قوی خانگی به برق تنظیم شده و مناسب جهت ال ای دی هست.

نحوه عملکرد درایور ال ای دی

عملکرد درایور ال ای دی، مقدار ثابت برق مورد نیاز LED را تامین و تضمین می‌کند. علاوه بر این، درایورهای ال ای دی از لامپ‌های ال ای دی در برابر نوسانات جریان و ولتاژ محافظت می‌کنند. آن‌ها اطمینان می‌دهند که ولتاژ و جریان لامپ‌های ال ای دی بدون توجه به نوسانات منبع تغذیه در محدوده‌ی عملکردشان باقی می‌ماند. این محافظ از ایجاد ولتاژ و جریان زیاد که باعث نقص در عملکرد LED‌ها می‌شود یا جریان بسیار کم که باعث کاهش خروجی نور می‌شود، جلوگیری می‌کند.

معرفی قسمت های مختلف درایور ال ای دی

اولين قسمت از يك درايور ال اي دي ورودي آن مي باشد .

ورودي درايور ها تشكيل شده از :

فيوز : ( كه بايد از نوع فست باشد)

فيلتر ورودي : كه تشكيل شده از خازن  و سلف ( emi )

يكسو ساز : كه تشكيل شده از پل ديود و خازن ورودي يكسوساز

تغذيه IC : كه تشكيل شده از  مقاومت و  خازن و ديود فست

اي سي IC : اين قسمت يك مدار مجتمع مي باشد كه به احتمال زياد نياز به چند قطعه براي راه اندازي مي باشد .

ترانزيستور قدرت : اين قسمت يك ماسفت ولتاژ بالا با جريان مورد نظر مي باشد و احتمالا داراي هيت سينگ نيز هست .

فيلتر RCD : اين قسمت تشكيل شده از مقاومت و خازن و ديود.

ترانسفورماتور ( چوك) chok : اين قسمت تشكيل شده از فريت و بوبين كه محاسبات خاصي سيم پيچي شده است.

جریان های الکتریکی به دو نوع تقسیم می گردند :

1- جریان مستقیم Direct Current (DC)

2- جریان متناوب Alternating Current (AC)

در بسیاری از وسایل الکترونیکی از جمله محصولات روشنایی می بایست جریان متناوب (AC) را به جریان مستقیم (DC) تبدیل کنیم. که فرآیند تبدیل این دو جریان به یکدیگر به واسطه استفاده از تبدیل کننده های مناسب انجام می شود.

درایور LED در محصولات روشنایی تامین کننده ولتاژ و جریان مناسب مورد استفاده در ماژول LED می باشد.

درایورهای LED را می توان از چندنظر فنی مورد بررسی قرار داد :

تبدیل نوع جریان :

AC به DC

DC  به AC

AC  به AC

DC به DC

برند سازنده درایور

قیمت درایور

محدوده ولتاژ ورودی و خروجی و توانایی تولید ولتاژ و جریان مورد نیاز

IP درایورها

درایورهایی که در محصولات روشنایی مورد استفاده قرار می گیرند اغلب از نوع AC به DC هستند. به جز مواردی مثل چراغ هایی که با سیستم خورشیدی (SOLAR) طراحی و ساخته شده اند و با توجه به اینکه انرژی تولیدی سیستم خورشیدی از نوع DC می باشد و در صورتی که بخواهیم این انرژی تولیدی را برای استفاده در چراغ به نوع AC تبدیل کنیم می بایست از تبدیل کننده های DC به َََAC استفاده نمود.

در بیشتر موارد محصولات روشنایی متناسب با سیستم خورشیدی طراحی و تولید گردیده است که نیازی به این درایور در سیستم روشنایی وجود ندارد.

درایورهای تبدیل کننده جریان AC به DC به چند دو کلی تقسیم می گیرند که عبارتند از :

ولتاژ ثابت (Constant Voltage) C.C

جریان ثابت     (Constant Current) C.C

به جهت بهره بردن از حداکثر راندمان LED ها ، استفاده از درایورهای C.C (جریان ثابت) مناسب تر است.

به این علت که با توجه به افزایش دما در LED در طول زمان افت نوری ایجاد خواه شد ، لیکن با توجه به اعمال جریان ثابت به LED ها ، توسط درایور C.C این افت شارنوری به حداقل مقدار خود خواهد رسید و شاهد حداکثر مقدار شارنوری خواهیم بود.

درایورهای ال ای دی ریموت دار بلوتوثی (80-120) وات

تک خروجی ( به همراه ریموت کنترل)

دارای 2 کانال (80-120) وات

درایور های ال ای دی جریان 220 ولت برق شهری را دریافت و خروجی  (80-120) وات را به ال ای دی (LED یا ریسه نواری) جهت استفاده در پروفیل ها یا لاینر های توکار یا روکار (Internal Linear , External Linear) در رنگ های سفید (white) ، آفتاب (warm white) و نچرال (natural white) می دهد .

این درایور ها بیشتر برای ال ای دی LED ترکیبی استفاده شده و میتوان نور نچرال سفید آفتاب را بصورت جدا داشت و شدت نور هرکدام را بصورت دلخواه تنظیم ( کم و زیاد ) یا دیمر کرد.

همچنین این درایور ال ای دی ریموت دار بلوتوثی (80-120) وات قابلیت وصل شدن به تلفن های هوشمند از طریق بلوتوث را دارد جهت تنظیمات دلخواه نور ال ای دی و همینطور برای تراکم ال ای دی 180 یا 200 میتوان تا 6 الی 7 متر با این درایور نور دریافت کرد .
